Технически данни
| Характеристика | Стойност |
|---|---|
| Нагревна площ нагревателен елемент | м² |
| Номинална мощност нагревателен елемент | W |
| Номинална сила ток | A |
| Диапазон на съпротивлението | Ω |
| Брой редове нагревателни ленти | |
| Цвят на нагревателната лента | |
| Ширина нагревателна лента | mm |
| „Стъпка“ нагревателни ленти | mm |
| Разстояние между нагревателните ленти | mm |
| Размер лентово-кабелна обувка | mm |
Обща информация
Ръчен електрически термостат за система за подово отопление
- Монтира се на повърхността на стената на закрито
- Диапазон на контрол на температурата +5/+40℃
- Прилага се в системата за автоматично управление на отоплението на помещенията
- LED светва по време на отопление
Калибриране
Когато вътрешната температура достигне стабилно състояние, потребителят може да калибрира термостата за отопление, за да направи отчитането на температурата същото като реалната стайна температура.

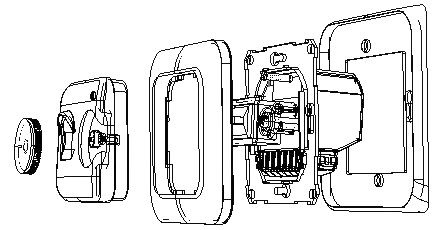

Части
- Копче за регулиране
- Лицев панел
- Вътрешна рамка
- Термостат
- Външна рамка
Инструкция за монтаж на електронен термостат за система за отопление SK20

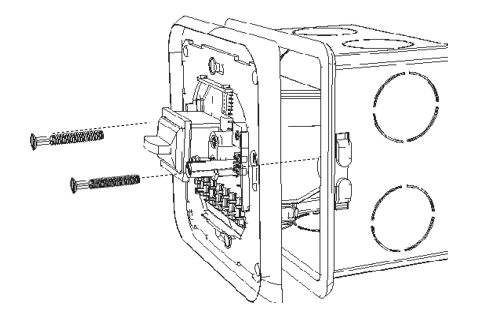

Този тип електронен термостат е предвиден за монтаж в стандартна кутия за вграждане в стена. Използва се за управление на вградени електрически отоплителни системи.
Термостатът може да се настрои за поддържане на температура от + 5 / + 40°C.
Светодиодът показва, кога устройството е включено.
„Лампичка“-та свети в ЧЕРВЕНО, когато отоплението работи.
Термостатът първоначално се настройва на максимална температура. След постигане на желаната температура в помещението, копчето за регулиране се завърта плавно обратно, докато светодиодът изгасне. Това положение на копчето отговаря на желаната температура. Фини корекции могат да се правят през следващите 1-2 дни.

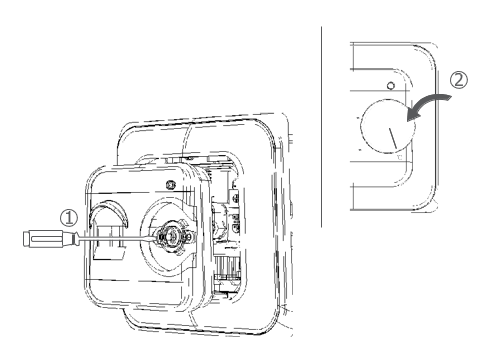

След стабилизиране на стайната температура и с помощта на термометър, позициите на копчето за регулиране могат да се нагласят така, че да отговарят на действителните температури в помещението. За целта първо се измерва с точен термометър температурата на въздуха в стаята. Изважда се копчето за регулиране и полюсът се завърта. При връщане на мястото му, копчето за регулиране се поставя така, че сочената температура да е същата, каквато е измерената с термометъра.
Има заключващ механизъм зад копчето за регулиране. С него се избира размера на възможната корекция. Чрез разхлабване и последващо затягане на малкото винтче, диапазонът на скалата може да се „заключи“, примерно между 20 и 25°C. Горният пръстен показва максималната температура, а долният – минималната температура.
Монтаж на подовия сензор
Кабелът на сензора се вкарва в гофрираната тръба, вградена в стената и пода. Чувствителният елемент трябва да контактува със замазката на пода. Сензорният кабел може да бъде удължен до 50 m без нарушение на точността на измерване.
Монтаж на термостата
Термостатът трябва да се монтира на стената така, че въздухът около него да циркулира свободно. Мястото за монтаж трябва да е така избрано, че да не се влияе от други източници на топлина (напр. от слънцето), от течение от врати или прозорци, или от температурата на външната стена.

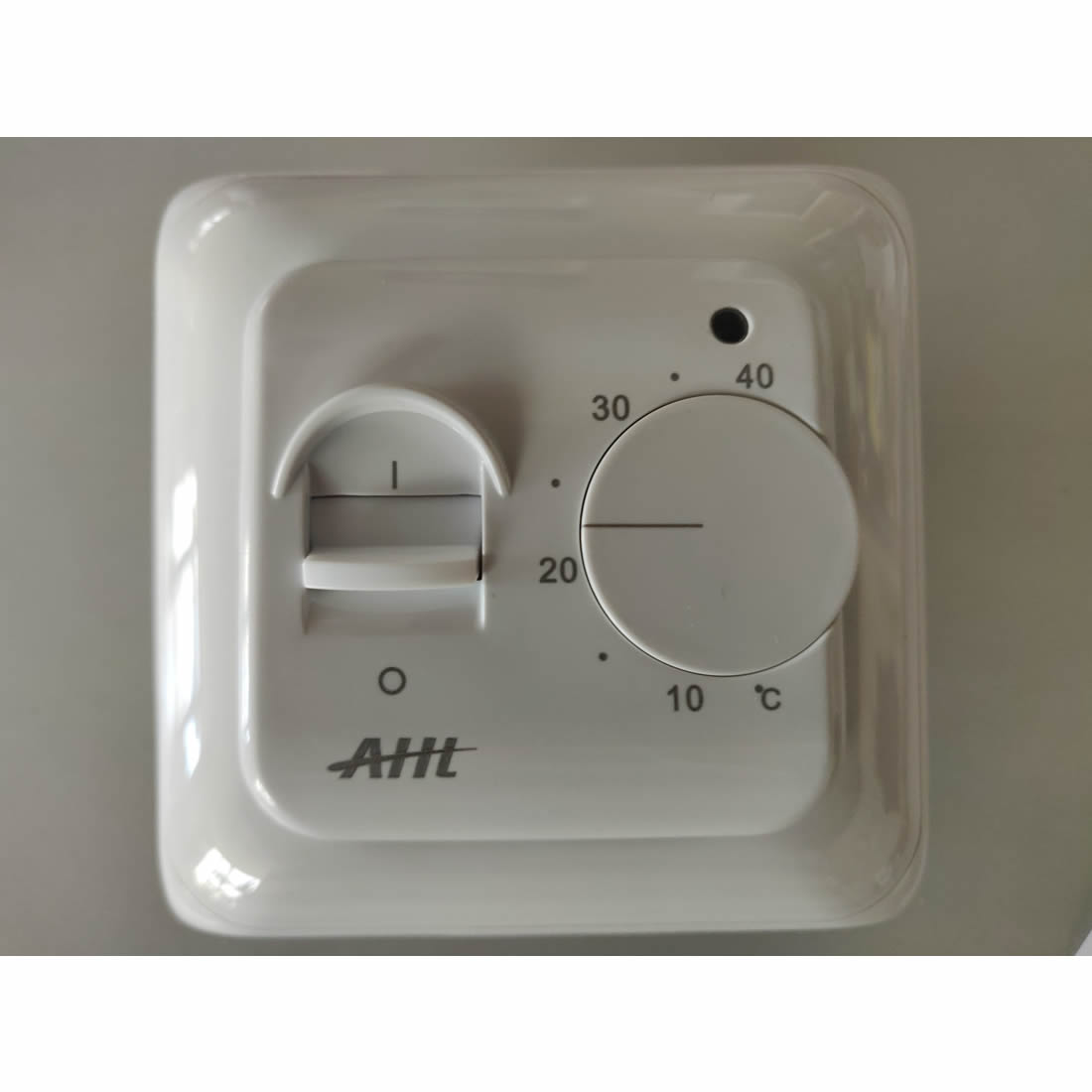

Позиции
Вкл. / Изкл.
Настройка на температурата : + 5 / + 40°C.
Индикатор – свети в червено когато отоплението е включено.
Технически данни:
- Волтаж – AC230V (има и вариант с AC110V / AC24V)
- Консумация на енергия: 5W
- Обхват на настройка + 5 / + 40°C.
- Импеданс: 0,5°C
- Допустима температура на околната среда: – 5 / + 50°C.
- Защита срещу прах и влага: IP20
- Материал на корпуса : противозапалим
- Подов сензор с дължина на кабела 3м.
